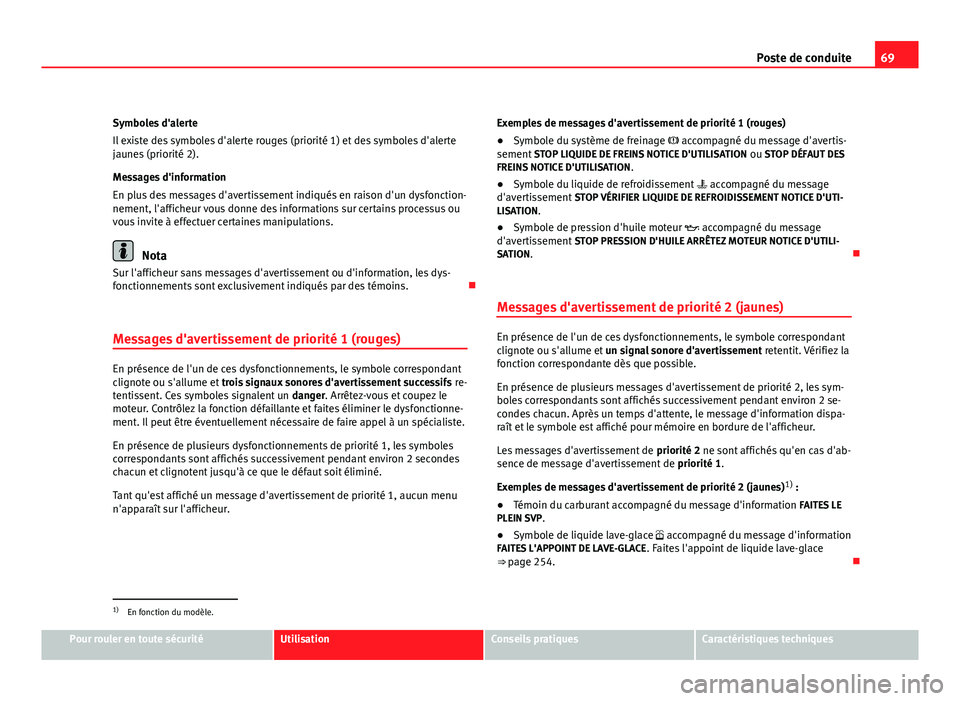

69
Poste de conduite
Symboles d'alerte
Il existe des symboles d'alerte rouges (priorité 1) et des symboles d'alerte
jaunes (priorité 2).
Messages d'information
En plus des messages d'avertissement indiqués en raison d'un dysfonction-
nement, l'afficheur vous donne des informations sur certains processus ou
vous invite à effectuer certaines manipulations.
Nota
Sur l'afficheur sans messages d'avertissement ou d'information, les dys-
fonctionnements sont exclusivement indiqués par des témoins.
Messages d'avertissement de priorité 1 (rouges)
En présence de l'un de ces dysfonctionnements, le symbole correspondant
clignote ou s'allume et trois signaux sonores d'avertissement successifs re-
tentissent. Ces symboles signalent un danger. Arrêtez-vous et coupez le
moteur. Contrôlez la fonction défaillante et faites éliminer le dysfonctionne-
ment. Il peut être éventuellement nécessaire de faire appel à un spécialiste.
En présence de plusieurs dysfonctionnements de priorité 1, les symboles
correspondants sont affichés successivement pendant environ 2 secondes
chacun et clignotent jusqu'à ce que le défaut soit éliminé.
Tant qu'est affiché un message d'avertissement de priorité 1, aucun menu
n'apparaît sur l'afficheur. Exemples de messages d'avertissement de priorité 1 (rouges)
●
Symbole du système de freinage accompagné du message d'avertis-
sement STOP LIQUIDE DE FREINS NOTICE D'UTILISATION ou STOP DÉFAUT DES
FREINS NOTICE D'UTILISATION .
● Symbole du liquide de refroidissement accompagné du message
d'avertissement STOP VÉRIFIER LIQUIDE DE REFROIDISSEMENT NOTICE D'UTI-
LISATION.
● Symbole de pression d'huile moteur accompagné du message
d'avertissement STOP PRESSION D'HUILE ARRÊTEZ MOTEUR NOTICE D'UTILI-
SATION.
Messages d'avertissement de priorité 2 (jaunes)
En présence de l'un de ces dysfonctionnements, le symbole correspondant
clignote ou s'allume et un signal sonore d'avertissement retentit. Vérifiez la
fonction correspondante dès que possible.
En présence de plusieurs messages d'avertissement de priorité 2, les sym-
boles correspondants sont affichés successivement pendant environ 2 se-
condes chacun. Après un temps d'attente, le message d'information dispa-
raît et le symbole est affiché pour mémoire en bordure de l'afficheur.
Les messages d'avertissement de priorité 2 ne sont affichés qu'en cas d'ab-
sence de message d'avertissement de priorité 1.
Exemples de messages d'avertissement de priorité 2 (jaunes) 1)
:
● Témoin du carburant accompagné du message d'information FAITES LE
PLEIN SVP .
● Symbole de liquide lave-glace accompagné du message d'information
FAITES L'APPOINT DE LAVE-GLACE . Faites l'appoint de liquide lave-glace
⇒ page 254.
1)
En fonction du modèle.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 72 of 333

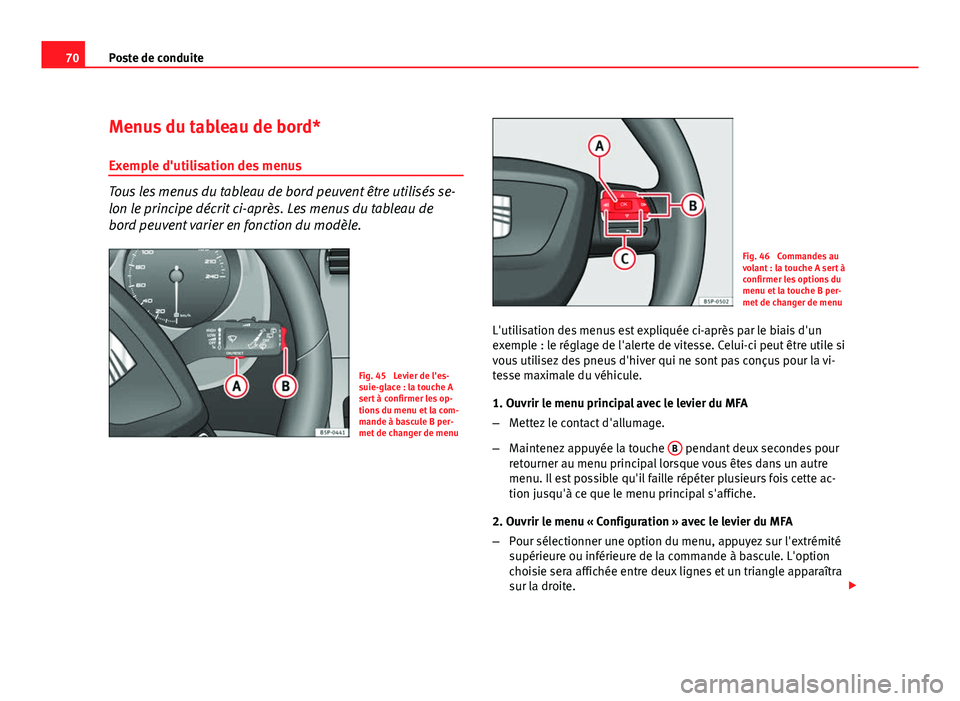

70Poste de conduite
Menus du tableau de bord*
Exemple d'utilisation des menus
Tous les menus du tableau de bord peuvent être utilisés se-
lon le principe décrit ci-après. Les menus du tableau de
bord peuvent varier en fonction du modèle.
Fig. 45 Levier de l'es-
suie-glace : la touche A
sert à confirmer les op-
tions du menu et la com-
mande à bascule B per-
met de changer de menu
Fig. 46 Commandes au
volant : la touche A sert à
confirmer les options du
menu et la touche B per-
met de changer de menu
L'utilisation des menus est expliquée ci-après par le biais d'un
exemple : le réglage de l'alerte de vitesse. Celui-ci peut être utile si
vous utilisez des pneus d'hiver qui ne sont pas conçus pour la vi-
tesse maximale du véhicule.
1. Ouvrir le menu principal avec le levier du MFA
– Mettez le contact d'allumage.
– Maintenez appuyée la touche B
pendant deux secondes pour
retourner au menu principal lorsque vous êtes dans un autre
menu. Il est possible qu'il faille répéter plusieurs fois cette ac-
tion jusqu'à ce que le menu principal s'affiche.
2. Ouvrir le menu « Configuration » avec le levier du MFA
– Pour sélectionner une option du menu, appuyez sur l'extrémité
supérieure ou inférieure de la commande à bascule. L'option
choisie sera affichée entre deux lignes et un triangle apparaîtra
sur la droite.
Page 73 of 333

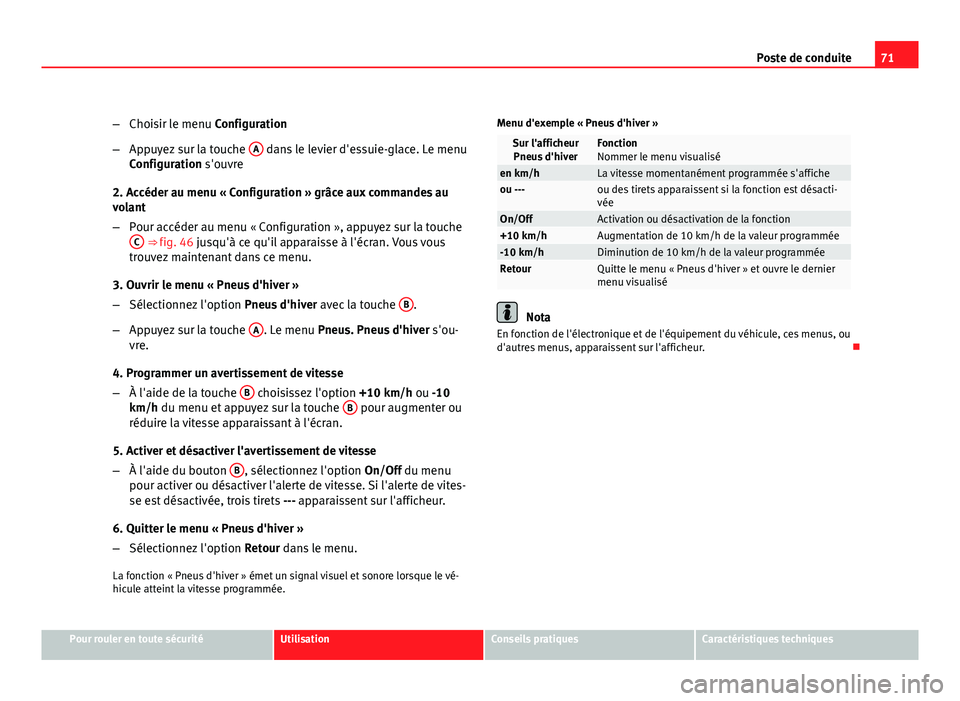

71
Poste de conduite
– Choisir le menu Configuration
– Appuyez sur la touche A
dans le levier d'essuie-glace. Le menu
Configuration s'ouvre
2. Accéder au menu « Configuration » grâce aux commandes au
volant
– Pour accéder au menu « Configuration », appuyez sur la touche
C
⇒ fig. 46 jusqu'à ce qu'il apparaisse à l'écran. Vous vous
trouvez maintenant dans ce menu.
3. Ouvrir le menu « Pneus d'hiver »
– Sélectionnez l'option Pneus d'hiver avec la touche B
.
– Appuyez sur la touche A
. Le menu Pneus. Pneus d'hiver
s'ou-
vre.
4. Programmer un avertissement de vitesse
– À l'aide de la touche B
choisissez l'option
+10 km/h ou -10
km/h du menu et appuyez sur la touche B pour augmenter ou
réduire la vitesse apparaissant à l'écran.
5. Activer et désactiver l'avertissement de vitesse
– À l'aide du bouton B
, sélectionnez l'option
On/Off du menu
pour activer ou désactiver l'alerte de vitesse. Si l'alerte de vites-
se est désactivée, trois tirets --- apparaissent sur l'afficheur.
6. Quitter le menu « Pneus d'hiver »
– Sélectionnez l'option Retour dans le menu.
La fonction « Pneus d'hiver » émet un signal visuel et sonore lorsque le vé-
hicule atteint la vitesse programmée. Menu d'exemple « Pneus d'hiver »
Sur l'afficheur
Pneus d'hiverFonction
Nommer le menu visualisé
en km/hLa vitesse momentanément programmée s'afficheou ---ou des tirets apparaissent si la fonction est désacti-
vée
On/OffActivation ou désactivation de la fonction+10 km/hAugmentation de 10 km/h de la valeur programmée-10 km/hDiminution de 10 km/h de la valeur programméeRetourQuitte le menu « Pneus d'hiver » et ouvre le dernier
menu visualisé
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 74 of 333

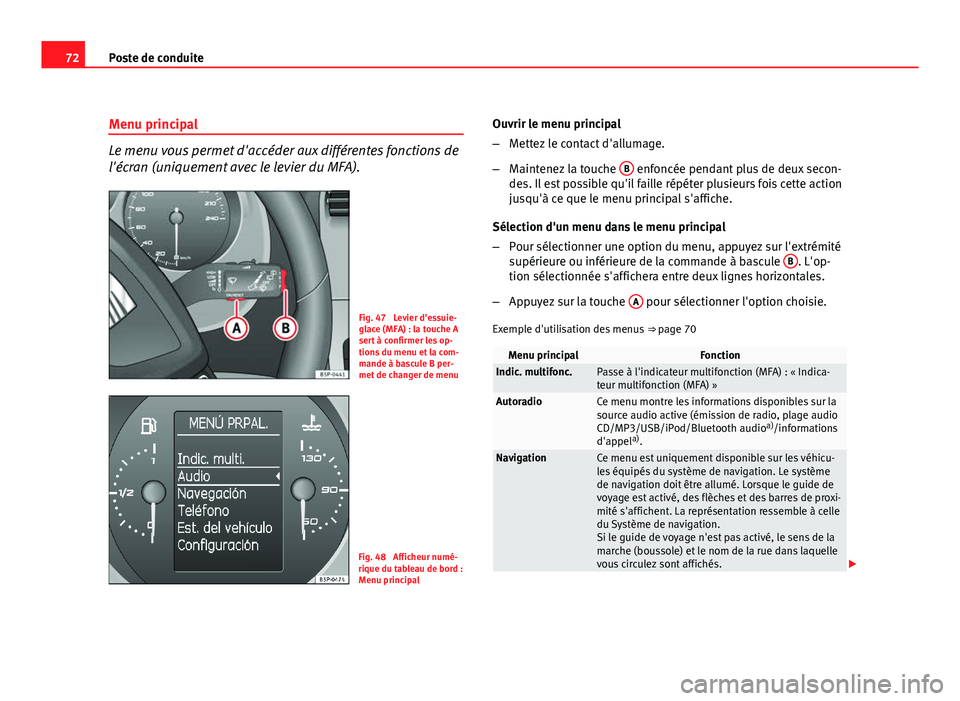

72Poste de conduite
Menu principal
Le menu vous permet d'accéder aux différentes fonctions de
l'écran (uniquement avec le levier du MFA).
Fig. 47 Levier d'essuie-
glace (MFA) : la touche A
sert à confirmer les op-
tions du menu et la com-
mande à bascule B per-
met de changer de menu
Fig. 48 Afficheur numé-
rique du tableau de bord :
Menu principal Ouvrir le menu principal
–
Mettez le contact d'allumage.
– Maintenez la touche B
enfoncée pendant plus de deux secon-
des. Il est possible qu'il faille répéter plusieurs fois cette action
jusqu'à ce que le menu principal s'affiche.
Sélection d'un menu dans le menu principal
– Pour sélectionner une option du menu, appuyez sur l'extrémité
supérieure ou inférieure de la commande à bascule B
. L'op-
tion sélectionnée s'affichera entre deux lignes horizontales.
– Appuyez sur la touche A
pour sélectionner l'option choisie.
Exemple d'utilisation des menus ⇒ page 70
Menu principalFonctionIndic. multifonc.Passe à l'indicateur multifonction (MFA) : « Indica-
teur multifonction (MFA) »
AutoradioCe menu montre les informations disponibles sur la
source audio active (émission de radio, plage audio
CD/MP3/USB/iPod/Bluetooth audio a)
/informations
d'appel a)
.
NavigationCe menu est uniquement disponible sur les véhicu-
les équipés du système de navigation. Le système
de navigation doit être allumé. Lorsque le guide de
voyage est activé, des flèches et des barres de proxi-
mité s'affichent. La représentation ressemble à celle
du Système de navigation.
Si le guide de voyage n'est pas activé, le sens de la
marche (boussole) et le nom de la rue dans laquelle
vous circulez sont affichés.
Page 75 of 333

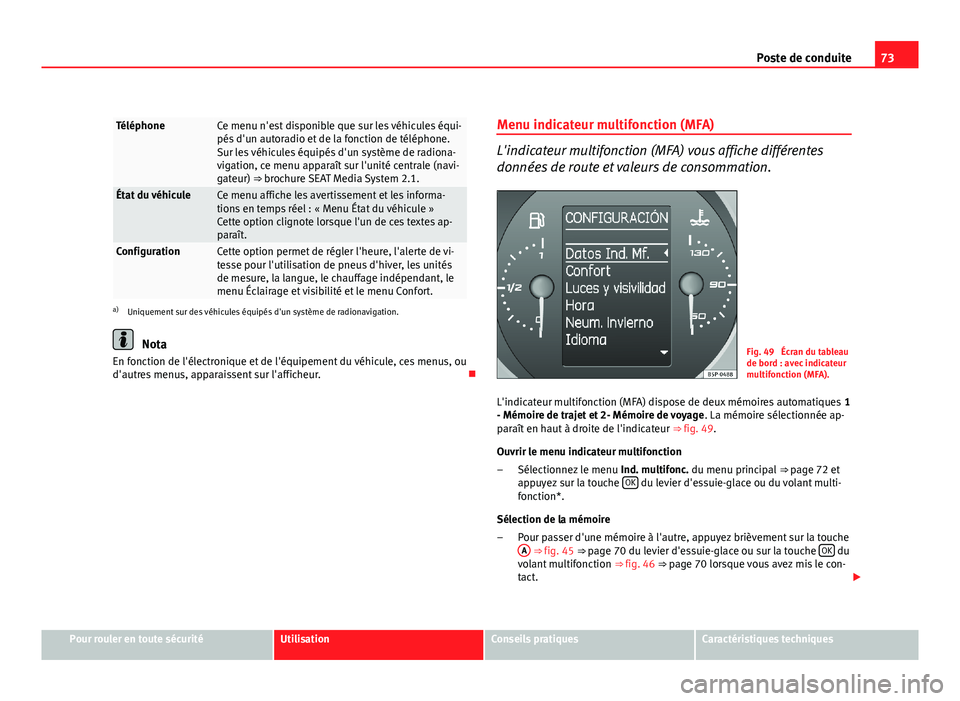

73
Poste de conduite
TéléphoneCe menu n'est disponible que sur les véhicules équi-
pés d'un autoradio et de la fonction de téléphone.
Sur les véhicules équipés d'un système de radiona-
vigation, ce menu apparaît sur l'unité centrale (navi-
gateur) ⇒ brochure SEAT Media System 2.1.
État du véhiculeCe menu affiche les avertissement et les informa-
tions en temps réel : « Menu État du véhicule »
Cette option clignote lorsque l'un de ces textes ap-
paraît.
ConfigurationCette option permet de régler l'heure, l'alerte de vi-
tesse pour l'utilisation de pneus d'hiver, les unités
de mesure, la langue, le chauffage indépendant, le
menu Éclairage et visibilité et le menu Confort.
a)
Uniquement sur des véhicules équipés d'un système de radionavigation.
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur. Menu indicateur multifonction (MFA)
L'indicateur multifonction (MFA) vous affiche différentes
données de route et valeurs de consommation.
Fig. 49 Écran du tableau
de bord : avec indicateur
multifonction (MFA).
L'indicateur multifonction (MFA) dispose de deux mémoires automatiques 1
- Mémoire de trajet et 2- Mémoire de voyage . La mémoire sélectionnée ap-
paraît en haut à droite de l'indicateur ⇒ fig. 49.
Ouvrir le menu indicateur multifonction Sélectionnez le menu Ind. multifonc. du menu principal ⇒ page 72 et
appuyez sur la touche OK
du levier d'essuie-glace ou du volant multi-
fonction*.
Sélection de la mémoire Pour passer d'une mémoire à l'autre, appuyez brièvement sur la toucheA
⇒ fig. 45 ⇒ page 70 du levier d'essuie-glace ou sur la touche OK du
volant multifonction ⇒ fig. 46 ⇒ page 70 lorsque vous avez mis le con-
tact.
–
–
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 76 of 333

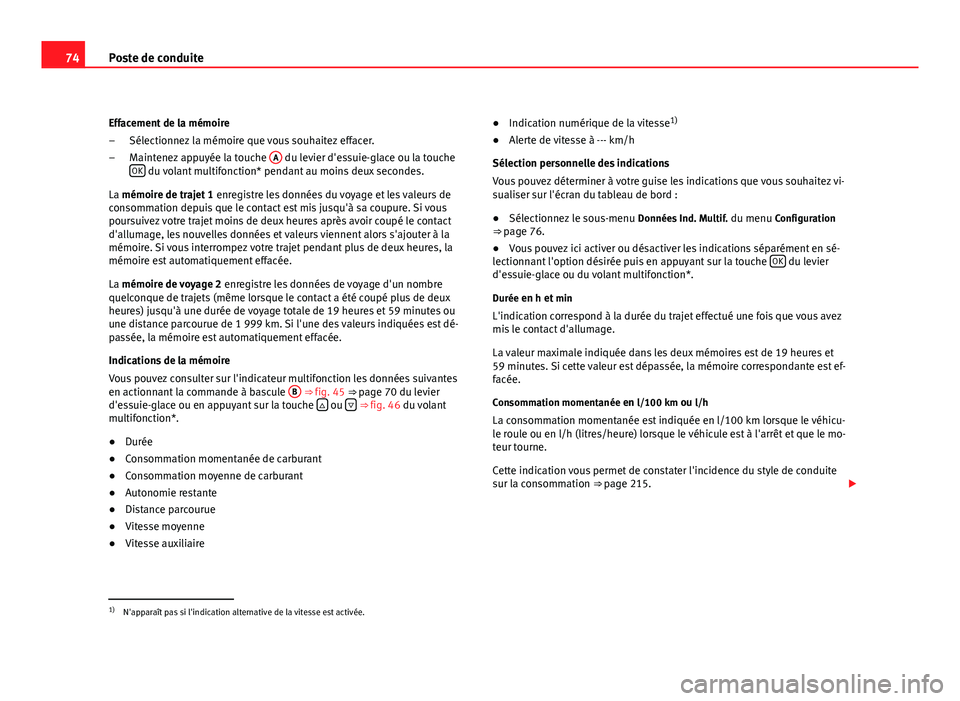

74Poste de conduite
Effacement de la mémoire Sélectionnez la mémoire que vous souhaitez effacer.
Maintenez appuyée la touche A
du levier d'essuie-glace ou la touche
OK du volant multifonction* pendant au moins deux secondes.
La mémoire de trajet 1 enregistre les données du voyage et les valeurs de
consommation depuis que le contact est mis jusqu'à sa coupure. Si vous
poursuivez votre trajet moins de deux heures après avoir coupé le contact
d'allumage, les nouvelles données et valeurs viennent alors s'ajouter à la
mémoire. Si vous interrompez votre trajet pendant plus de deux heures, la
mémoire est automatiquement effacée.
La mémoire de voyage 2 enregistre les données de voyage d'un nombre
quelconque de trajets (même lorsque le contact a été coupé plus de deux
heures) jusqu'à une durée de voyage totale de 19 heures et 59 minutes ou
une distance parcourue de 1 999 km. Si l'une des valeurs indiquées est dé-
passée, la mémoire est automatiquement effacée.
Indications de la mémoire
Vous pouvez consulter sur l'indicateur multifonction les données suivantes
en actionnant la commande à bascule B
⇒ fig. 45 ⇒
page 70 du levier
d'essuie-glace ou en appuyant sur la touche ou ⇒ fig. 46 du volant
multifonction*.
● Durée
● Consommation momentanée de carburant
● Consommation moyenne de carburant
● Autonomie restante
● Distance parcourue
● Vitesse moyenne
● Vitesse auxiliaire
–
–
●
Indication numérique de la vitesse 1)
● Alerte de vitesse à --- km/h
Sélection personnelle des indications
Vous pouvez déterminer à votre guise les indications que vous souhaitez vi-
sualiser sur l'écran du tableau de bord :
● Sélectionnez le sous-menu Données Ind. Multif. du menu Configuration
⇒ page 76.
● Vous pouvez ici activer ou désactiver les indications séparément en sé-
lectionnant l'option désirée puis en appuyant sur la touche OK
du levier
d'essuie-glace ou du volant multifonction*.
Durée en h et min
L'indication correspond à la durée du trajet effectué une fois que vous avez
mis le contact d'allumage.
La valeur maximale indiquée dans les deux mémoires est de 19 heures et
59 minutes. Si cette valeur est dépassée, la mémoire correspondante est ef-
facée.
Consommation momentanée en l/100 km ou l/h
La consommation momentanée est indiquée en l/100 km lorsque le véhicu-
le roule ou en l/h (litres/heure) lorsque le véhicule est à l'arrêt et que le mo-
teur tourne.
Cette indication vous permet de constater l'incidence du style de conduite
sur la consommation ⇒ page 215.
1)
N'apparaît pas si l'indication alternative de la vitesse est activée.
Page 77 of 333

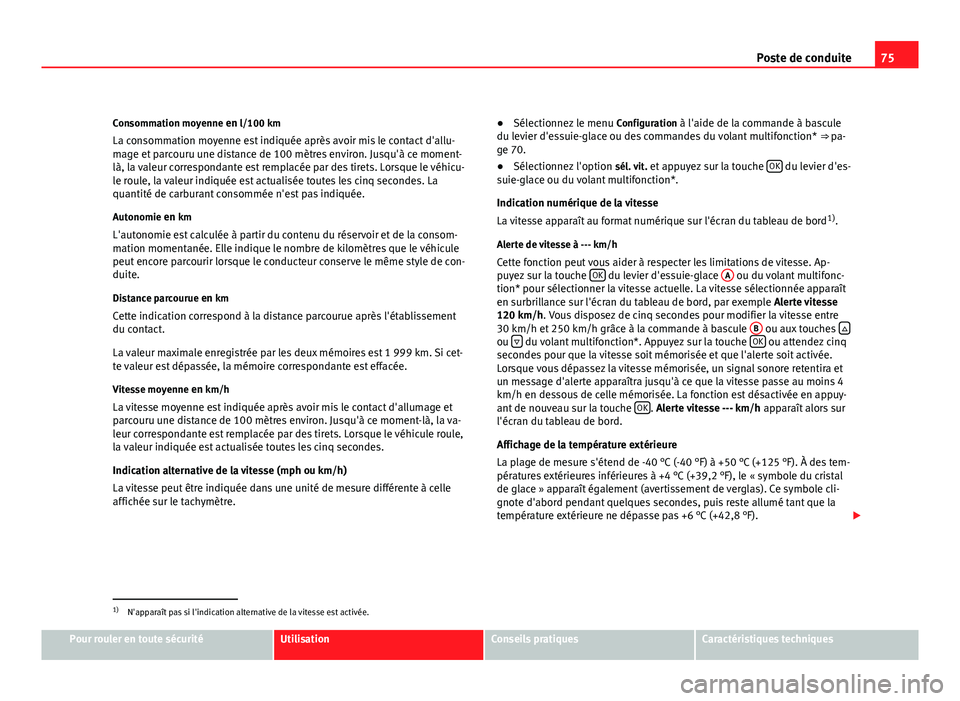

75
Poste de conduite
Consommation moyenne en l/100 km La consommation moyenne est indiquée après avoir mis le contact d'allu-
mage et parcouru une distance de 100 mètres environ. Jusqu'à ce moment-
là, la valeur correspondante est remplacée par des tirets. Lorsque le véhicu-
le roule, la valeur indiquée est actualisée toutes les cinq secondes. La
quantité de carburant consommée n'est pas indiquée.
Autonomie en km L'autonomie est calculée à partir du contenu du réservoir et de la consom-
mation momentanée. Elle indique le nombre de kilomètres que le véhicule
peut encore parcourir lorsque le conducteur conserve le même style de con-
duite.
Distance parcourue en km
Cette indication correspond à la distance parcourue après l'établissement
du contact.
La valeur maximale enregistrée par les deux mémoires est 1 999 km. Si cet-
te valeur est dépassée, la mémoire correspondante est effacée.
Vitesse moyenne en km/h La vitesse moyenne est indiquée après avoir mis le contact d'allumage et
parcouru une distance de 100 mètres environ. Jusqu'à ce moment-là, la va-
leur correspondante est remplacée par des tirets. Lorsque le véhicule roule,
la valeur indiquée est actualisée toutes les cinq secondes.
Indication alternative de la vitesse (mph ou km/h)
La vitesse peut être indiquée dans une unité de mesure différente à celle
affichée sur le tachymètre. ●
Sélectionnez le menu Configuration à l'aide de la commande à bascule
du levier d'essuie-glace ou des commandes du volant multifonction* ⇒ pa-
ge 70.
● Sélectionnez l'option sél. vit. et appuyez sur la touche OK
du levier d'es-
suie-glace ou du volant multifonction*.
Indication numérique de la vitesse
La vitesse apparaît au format numérique sur l'écran du tableau de bord 1)
.
Alerte de vitesse à --- km/h
Cette fonction peut vous aider à respecter les limitations de vitesse. Ap-
puyez sur la touche OK
du levier d'essuie-glace
A ou du volant multifonc-
tion* pour sélectionner la vitesse actuelle. La vitesse sélectionnée apparaît
en surbrillance sur l'écran du tableau de bord, par exemple Alerte vitesse
120 km/h. Vous disposez de cinq secondes pour modifier la vitesse entre
30 km/h et 250 km/h grâce à la commande à bascule B
ou aux touches ou du volant multifonction*. Appuyez sur la touche OK ou attendez cinq
secondes pour que la vitesse soit mémorisée et que l'alerte soit activée.
Lorsque vous dépassez la vitesse mémorisée, un signal sonore retentira et
un message d'alerte apparaîtra jusqu'à ce que la vitesse passe au moins 4
km/h en dessous de celle mémorisée. La fonction est désactivée en appuy-
ant de nouveau sur la touche OK
. Alerte vitesse --- km/h
apparaît alors sur
l'écran du tableau de bord.
Affichage de la température extérieure
La plage de mesure s'étend de -40 °C (-40 °F) à +50 °C (+125 °F). À des tem-
pératures extérieures inférieures à +4 °C (+39,2 °F), le « symbole du cristal
de glace » apparaît également (avertissement de verglas). Ce symbole cli-
gnote d'abord pendant quelques secondes, puis reste allumé tant que la
température extérieure ne dépasse pas +6 °C (+42,8 °F).
1)
N'apparaît pas si l'indication alternative de la vitesse est activée.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 78 of 333

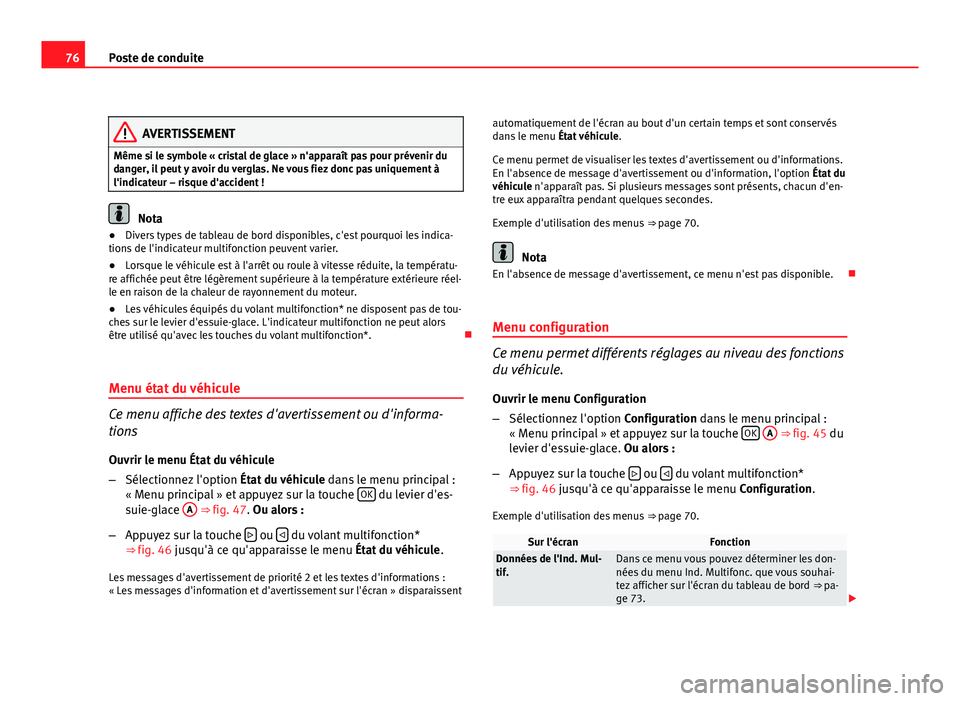

76Poste de conduite
AVERTISSEMENT
Même si le symbole « cristal de glace » n'apparaît pas pour prévenir du
danger, il peut y avoir du verglas. Ne vous fiez donc pas uniquement à
l'indicateur – risque d'accident !
Nota
● Divers types de tableau de bord disponibles, c'est pourquoi les indica-
tions de l'indicateur multifonction peuvent varier.
● Lorsque le véhicule est à l'arrêt ou roule à vitesse réduite, la températu-
re affichée peut être légèrement supérieure à la température extérieure réel-
le en raison de la chaleur de rayonnement du moteur.
● Les véhicules équipés du volant multifonction* ne disposent pas de tou-
ches sur le levier d'essuie-glace. L'indicateur multifonction ne peut alors
être utilisé qu'avec les touches du volant multifonction*.
Menu état du véhicule
Ce menu affiche des textes d'avertissement ou d'informa-
tions
Ouvrir le menu État du véhicule
– Sélectionnez l'option État du véhicule dans le menu principal :
« Menu principal » et appuyez sur la touche OK
du levier d'es-
suie-glace A ⇒ fig. 47. Ou alors :
– Appuyez sur la touche
ou du volant multifonction*
⇒ fig. 46 jusqu'à ce qu'apparaisse le menu État du véhicule
.
Les messages d'avertissement de priorité 2 et les textes d'informations :
« Les messages d'information et d'avertissement sur l'écran » disparaissent automatiquement de l'écran au bout d'un certain temps et sont conservés
dans le menu
État véhicule.
Ce menu permet de visualiser les textes d'avertissement ou d'informations.
En l'absence de message d'avertissement ou d'information, l'option État du
véhicule n'apparaît pas. Si plusieurs messages sont présents, chacun d'en-
tre eux apparaîtra pendant quelques secondes.
Exemple d'utilisation des menus ⇒ page 70.
Nota
En l'absence de message d'avertissement, ce menu n'est pas disponible.
Menu configuration
Ce menu permet différents réglages au niveau des fonctions
du véhicule. Ouvrir le menu Configuration
– Sélectionnez l'option Configuration dans le menu principal :
« Menu principal » et appuyez sur la touche OK
A ⇒ fig. 45 du
levier d'essuie-glace. Ou alors :
– Appuyez sur la touche
ou du volant multifonction*
⇒ fig. 46 jusqu'à ce qu'apparaisse le menu Configuration.
Exemple d'utilisation des menus ⇒ page 70.
Sur l'écranFonctionDonnées de l'Ind. Mul-
tif.Dans ce menu vous pouvez déterminer les don-
nées du menu Ind. Multifonc. que vous souhai-
tez afficher sur l'écran du tableau de bord ⇒ pa-
ge 73.
Page 79 of 333

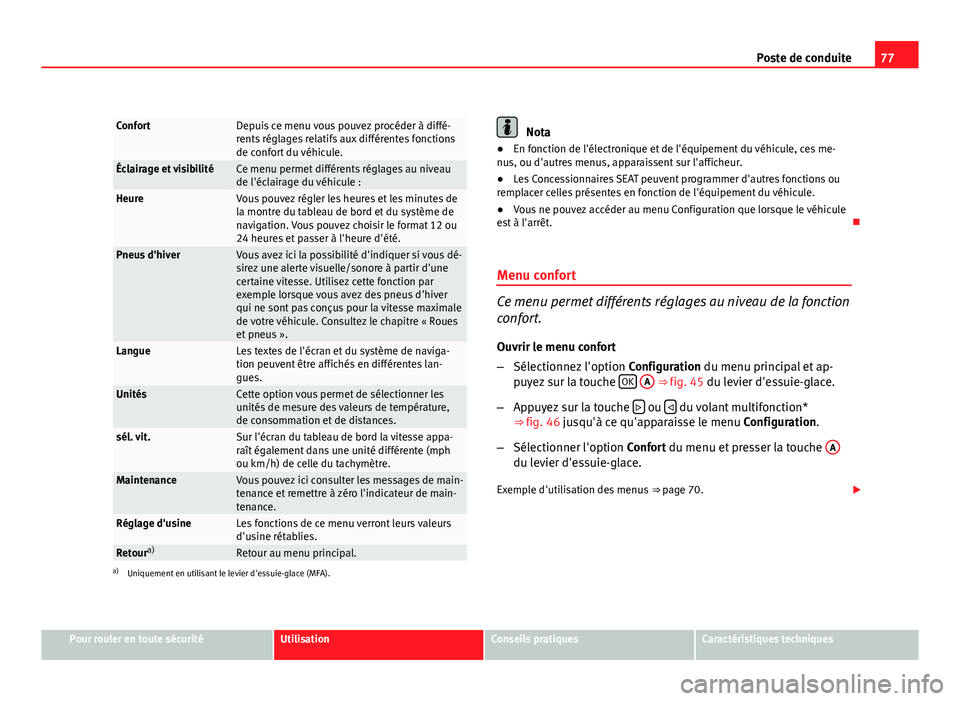

77
Poste de conduite
ConfortDepuis ce menu vous pouvez procéder à diffé-
rents réglages relatifs aux différentes fonctions
de confort du véhicule.
Éclairage et visibilitéCe menu permet différents réglages au niveau
de l'éclairage du véhicule :
HeureVous pouvez régler les heures et les minutes de
la montre du tableau de bord et du système de
navigation. Vous pouvez choisir le format 12 ou
24 heures et passer à l'heure d'été.
Pneus d'hiverVous avez ici la possibilité d'indiquer si vous dé-
sirez une alerte visuelle/sonore à partir d'une
certaine vitesse. Utilisez cette fonction par
exemple lorsque vous avez des pneus d'hiver
qui ne sont pas conçus pour la vitesse maximale
de votre véhicule. Consultez le chapitre « Roues
et pneus ».
LangueLes textes de l'écran et du système de naviga-
tion peuvent être affichés en différentes lan-
gues.
UnitésCette option vous permet de sélectionner les
unités de mesure des valeurs de température,
de consommation et de distances.
sél. vit.Sur l'écran du tableau de bord la vitesse appa-
raît également dans une unité différente (mph
ou km/h) de celle du tachymètre.
MaintenanceVous pouvez ici consulter les messages de main-
tenance et remettre à zéro l'indicateur de main-
tenance.
Réglage d'usineLes fonctions de ce menu verront leurs valeurs
d'usine rétablies.
Retour a)Retour au menu principal.a)
Uniquement en utilisant le levier d'essuie-glace (MFA).
Nota
● En fonction de l'électronique et de l'équipement du véhicule, ces me-
nus, ou d'autres menus, apparaissent sur l'afficheur.
● Les Concessionnaires SEAT peuvent programmer d'autres fonctions ou
remplacer celles présentes en fonction de l'équipement du véhicule.
● Vous ne pouvez accéder au menu Configuration que lorsque le véhicule
est à l'arrêt.
Menu confort
Ce menu permet différents réglages au niveau de la fonction
confort. Ouvrir le menu confort
– Sélectionnez l'option Configuration du menu principal et ap-
puyez sur la touche OK
A ⇒ fig. 45 du levier d'essuie-glace.
– Appuyez sur la touche
ou du volant multifonction*
⇒ fig. 46 jusqu'à ce qu'apparaisse le menu Configuration.
– Sélectionner l'option Confort du menu et presser la touche A
du levier d'essuie-glace.
Exemple d'utilisation des menus ⇒ page 70.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 80 of 333

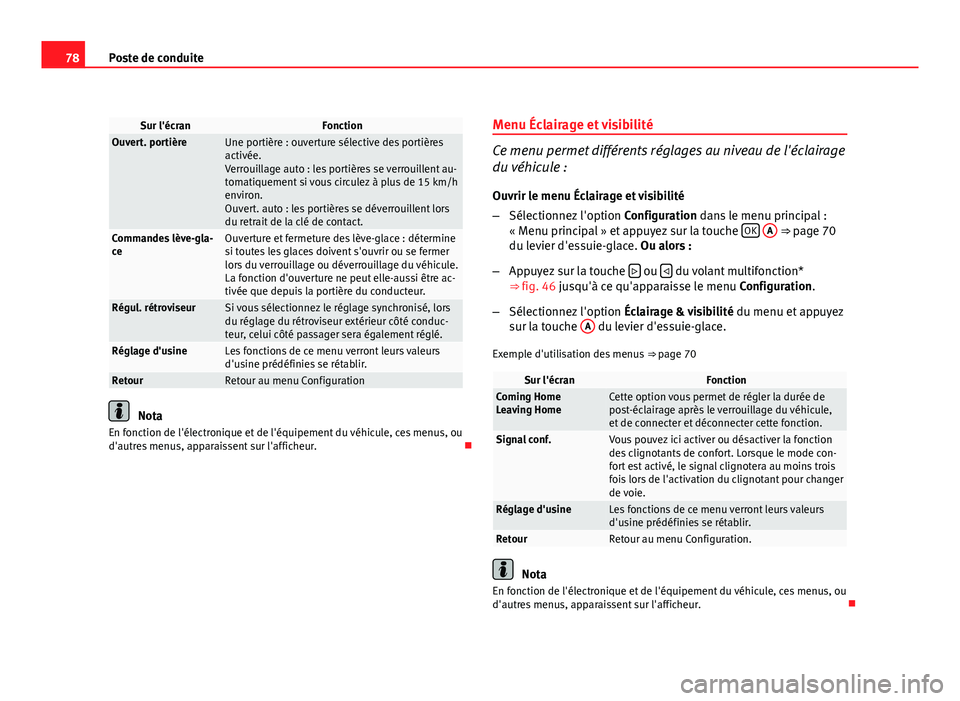

78Poste de conduite
Sur l'écranFonctionOuvert. portièreUne portière : ouverture sélective des portières
activée.
Verrouillage auto : les portières se verrouillent au-
tomatiquement si vous circulez à plus de 15 km/h
environ.
Ouvert. auto : les portières se déverrouillent lors
du retrait de la clé de contact.
Commandes lève-gla-
ceOuverture et fermeture des lève-glace : détermine
si toutes les glaces doivent s'ouvrir ou se fermer
lors du verrouillage ou déverrouillage du véhicule.
La fonction d'ouverture ne peut elle-aussi être ac-
tivée que depuis la portière du conducteur.
Régul. rétroviseurSi vous sélectionnez le réglage synchronisé, lors
du réglage du rétroviseur extérieur côté conduc-
teur, celui côté passager sera également réglé.
Réglage d'usineLes fonctions de ce menu verront leurs valeurs
d'usine prédéfinies se rétablir.
RetourRetour au menu Configuration
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur. Menu Éclairage et visibilité
Ce menu permet différents réglages au niveau de l'éclairage
du véhicule :
Ouvrir le menu Éclairage et visibilité
– Sélectionnez l'option Configuration dans le menu principal :
« Menu principal » et appuyez sur la touche OK
A ⇒ page 70
du levier d'essuie-glace. Ou alors :
– Appuyez sur la touche
ou du volant multifonction*
⇒ fig. 46 jusqu'à ce qu'apparaisse le menu Configuration.
– Sélectionnez l'option Éclairage & visibilité du menu et appuyez
sur la touche A
du levier d'essuie-glace.
Exemple d'utilisation des menus ⇒ page 70
Sur l'écranFonctionComing Home
Leaving HomeCette option vous permet de régler la durée de
post-éclairage après le verrouillage du véhicule,
et de connecter et déconnecter cette fonction.
Signal conf.Vous pouvez ici activer ou désactiver la fonction
des clignotants de confort. Lorsque le mode con-
fort est activé, le signal clignotera au moins trois
fois lors de l'activation du clignotant pour changer
de voie.
Réglage d'usineLes fonctions de ce menu verront leurs valeurs
d'usine prédéfinies se rétablir.
RetourRetour au menu Configuration.
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
